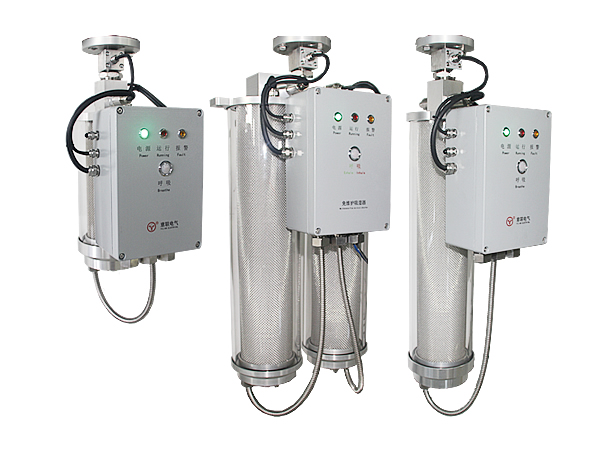

YLMX變壓器免維護吸濕器_呼吸器

---

　　變壓器免維護吸濕器(呼吸器)是用于油浸式變壓器、互感器、有載分接開關或其它充有絕緣液的電氣設備所使用的空氣除濕及凈化裝置。變壓器免維護吸濕器(呼吸器)安裝在變壓器或互感器儲油柜的進氣口上，當變壓器或互感器在運行過程中由于油溫變化而使油體積發生漲縮時，迫使儲油柜內的氣體通過吸濕器產生呼吸，空氣通過吸濕器下部的過濾器及充滿硅膠的玻璃罐體進入變壓器，可保證吸入的氣體干燥（水分被干燥劑吸附）及潔凈（粉塵雜質被過濾器阻擋），以保持變壓器油的清潔和絕緣強度。

　　經過一段時間的使用后，變壓器免維護吸濕器(呼吸器)內的硅膠達到飽和狀態，顏色發生變化，需要更換或干燥處理，同時這種變色的硅膠易污染不環保。而免維護吸濕器使用新型無污染的干燥劑代替含有氯化鈷的變色硅膠，并且當硅膠吸濕飽和后可以通過使用某些方法（如加熱法）將硅膠中的水分析出，從而能對干燥劑進行反復利用。

---

　→　《電氣設備額定電流》GB/T 762-2002
　→　《低壓成套開關設備和控制設備第1部分總則》GB 7251.1-2013
　→　《低壓配電設計規范》GB 50054-2011
　→　《火力發電廠、變電所二次接線設計技術規程》DL/T 5136-2012
　→　《電力系統安全自動裝置設計技術規定》DL/T 5147-2001
　→　《包裝儲運圖示標志》GB/T 191-2008
　→　適用的EMC標準：
　→　EMS(電磁磁化率)：EN61131-2/EN61000-6-2
　→　EMI(電磁干擾)：EN50082-2/EN61000-6-4

　→　低壓電器符合：IEC947，VDE0660，GB14048標準。

　1、使變壓器器身內的空氣通過吸濕器與外界空氣相通，以保持器身內外氣壓相等，防止因壓力過高而造成的變壓器噴油。

　2、通過干燥、吸收的作用，防止潮濕空氣直接進入變壓器，使變壓器絕緣油保持良好的電氣性能，防止因變壓器的絕緣強度被破壞而造成短路、放電、繞組燒毀。

　3、傳統變壓器吸濕器內部裝有經化學處理過的變色硅膠，在干燥情況下，硅膠多呈藍色，當吸收潮氣后，硅膠逐漸變?yōu)榉奂t色，這時失效的變色硅膠就需要進行更換。

　4、國家電網公司關于智能變電站的技術導則對我國變電站設備監測和維護提出了全站信息數字化、通信平臺網絡化、信息共享標準化的新技術標準。在導則指導下陜西意聯電氣利用專業技術研發設計了全新一代YLMX系列免維護吸濕器(呼吸器)。該變壓器免維護吸濕器可持續在線監測運行中的各種參數，并通過智能程序控制的加熱裝置實現環保型硅膠的自動再生，為滿足電力變壓器吸濕器的智能化要求提供了理想的解決方案。

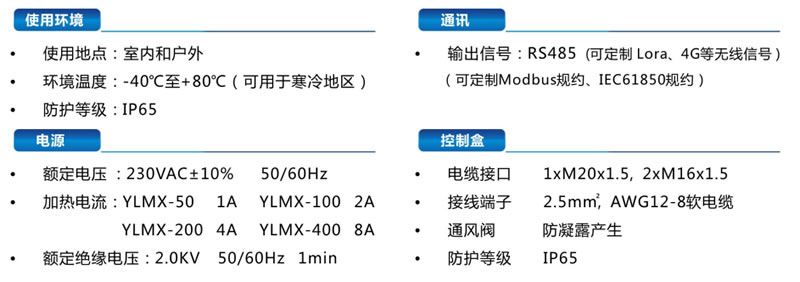

▍  技術參數　↴

---

---

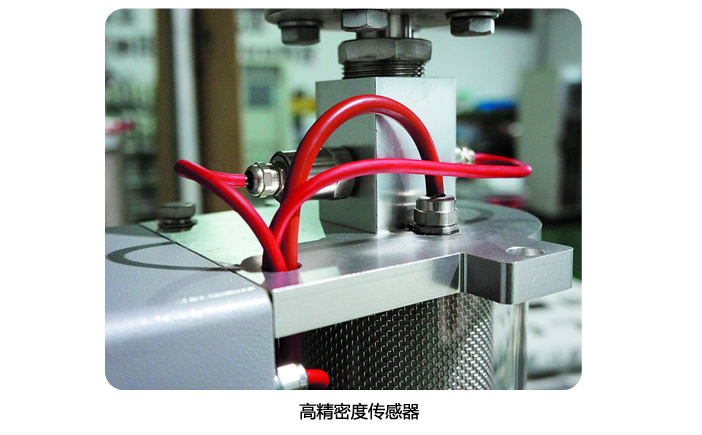

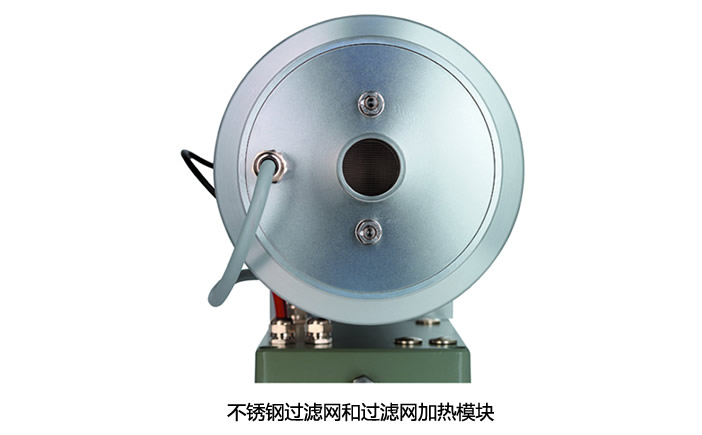

　　在變壓器正常運行時，外部空氣由變壓器免維護吸濕器吸入，經干燥后進入變壓器油枕。變壓器免維護吸濕器對內部的空氣濕度進行連續監測并將測量結果傳給電子控制裝置。當空氣濕度超過程序設定值時，表明干燥劑暫時失去吸水能力呈飽和狀態，并且壓力傳感器檢測到為正壓時，此時傳感器會激活硅膠中的加熱元件，變壓器免維護呼吸器加熱系統自動啟動，以使環保型硅膠再生。雙筒裝置則利用電磁閥切換通氣閥，使再生過程產生的熱量和蒸氣在玻璃內壁凝露后通過吸濕器底部不銹鋼過濾網流出，以保證再生過程快速、有效。

　　當環境溫度低于程序設定值（如0°Ｃ） ,底部輔助加熱模塊自動啟動以防止過濾裝置低溫時產生凝露或者冰凍，從而確保吸濕器保持良好的狀態。

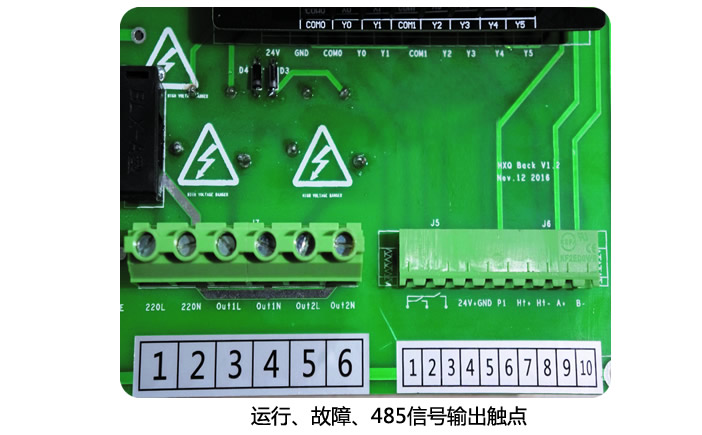

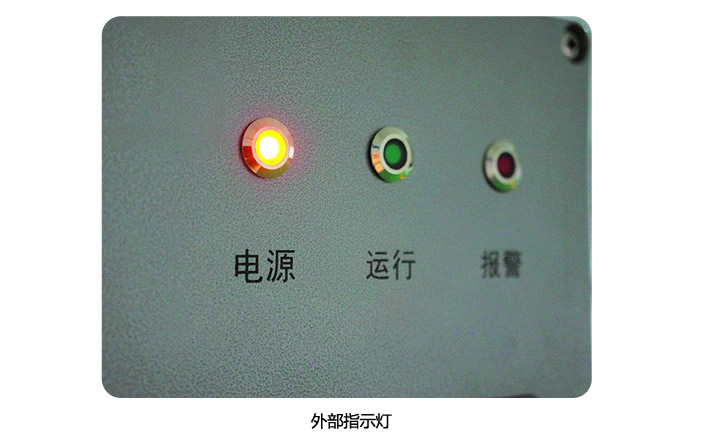

　　當免維護吸濕器發生裝置故障時（如控制系統或加熱系統故障），裝置控制盒外部指示燈指示紅燈報警，以便運行人員巡視檢查，并可以通過預設觸點開關發送遠方報警信號，同時所有狀態參數（濕度、溫度、加熱狀態、故障狀態等參數）均可以通過RS485接口輸出，實現遠方通訊，以實現吸濕器狀態的遠程監控。同時，客戶可以根據需要定制選配符合61850通信規約的網絡輸出接口模塊，以實現變壓器吸濕器設備狀態信息接入變電站主站通信系統。

---

---

---

---

---

　　由我公司自行研發生產的YLMX系列智能型免維護呼吸器廣泛應用于±800kV直流以上、特高壓1000kV、750kV、500kV、220kV、110kV、35kV交流電壓等級電力變壓器、有載分接開關、電抗器。用戶包括國家電網、南方電網、電廠、軌道交通及用電大客戶。

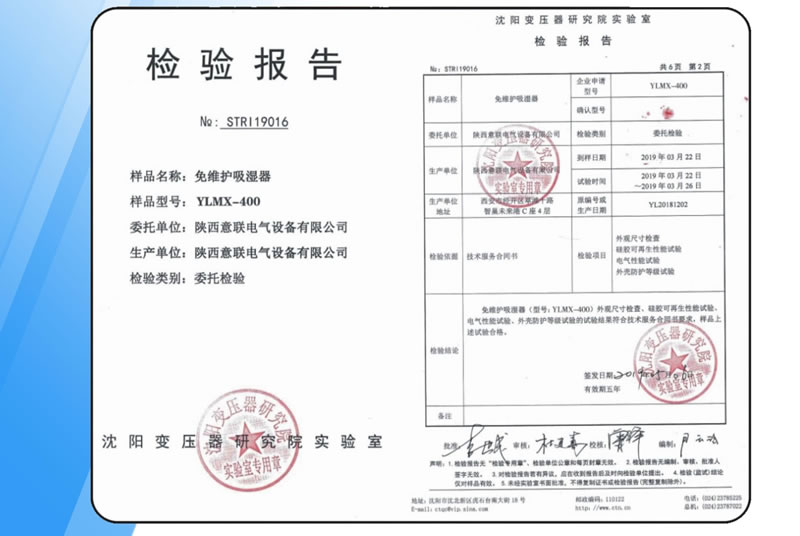

　　公司YLMX系列智能型免維護呼吸器已經通過國家機構一一沈陽變壓器研究院型式試驗報告。在不同的環境溫度下,產品均經過100次硅膠完整再生加熱周期試驗,經測試在相同空氣流速和環境溫度下,硅膠的化學成分和物理特性沒有發生改變。

---

　●　我司負責將用戶所訂購的設備免費調試及現場指導安裝直至正常運行。

　●　我司在安裝現場免費為用戶提供基礎操作、日常保養的培訓服務。

　●　我司自設備正常運行之日起按本公司標準保修條例對項目的設備提供保修服務。

　●　保修期外的設備僅按成本價收取故障配件費，免人工費。

　●　我司服務響應時間為2小時內，陜西省內1個工作日內到達現場，外省用戶2個工作日到達現場。

　●　我司將免費提供系統及硬件設備的升級和技術咨詢。

　●　我司將定期向用戶贈送產品技術相關資料，不定期上門或電話回訪用戶，了解系統及設備的運行情況，現場解決用戶的問題。

---

　　陜西意聯電氣廠家是專業生產智能型變壓器免維護吸濕器/呼吸器，產品型號豐富，廠家價格，專業電測10年，生產的智能型變壓器免維護吸濕器/呼吸器在行業內都廣受好評，以打造出色的智能型變壓器免維護吸濕器/呼吸器供應商而努力。找智能型變壓器免維護吸濕器/呼吸器,選陜西意聯電氣，打造電測精品。
