彩屏【通信電纜故障測試儀】電纜故障測距儀_斷點混線測試儀_廠家直銷
| 作者：陜西意聯電氣 | 標簽： 電纜故障測試儀

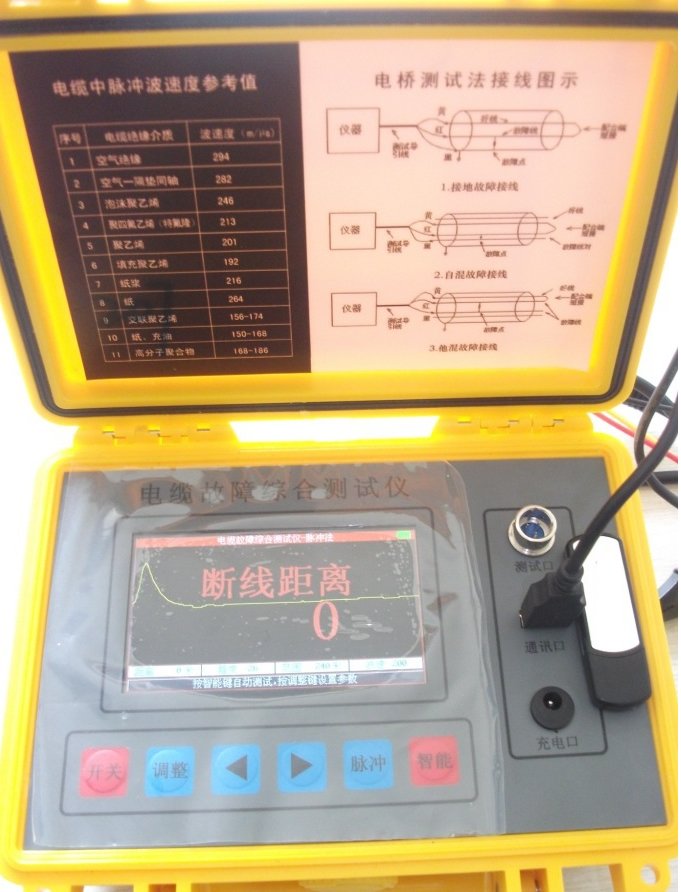

A.通信電纜故障測試儀產品簡介
通信電纜故障綜合測試儀采用ARM+FPGA+大點陣彩色液晶顯示技術研制成功的新一代電纜測試產品。ME２１２B具有脈沖反射和智能電橋兩種測試方法，適用于測量市話鉛皮電纜、全塑電纜、用戶皮線的斷線、混線、地氣、絕緣不良、接觸不良等故障的準確位置。是縮短故障查找時間、提高工作效率、減輕線路維護人員勞動強度的得力工具。線路查修人員也可以用其進行線路工程驗收和檢查電纜電氣特性。
B.通信電纜故障測試儀產品特點
》大屏幕彩色液晶顯示（480*280點陣）,人性化界面中文菜單設計，只需六個鍵，即可完成全部測試操作。
》結合了脈沖反射測試法和智能電橋測試法，可以測試斷線、混線、絕緣不良等各種類型的故障
》保留有手動測試功能。
》采用中文菜單技術，易于掌握和使用。
》具有兆歐表和歐姆表功能，能夠測試絕緣電阻和環路電阻。
》帶有USB接口，可將測試數據上傳到計算機。
》采用可充電鋰電池，智能充電，無需值守。
》體積小，重量輕，便于攜帶。
C.通信電纜故障測試儀技術指標
a．脈沖反射測試法：
》大量程8km，可以根據電纜長度選擇適合的量程。
》測試盲區：0m
》測試精度：高1m
》脈沖寬度：40ns-10μs自動調節
》阻抗平衡自動調節
》增益調節：自動和手動相結合
b．智能電橋測試法：
》能夠測試絕緣不良電阻大值：100МΩ
》測試精度：±1%×電纜全長
》測試電纜大長度：9999m
》充電時間約3個半小時
》充滿后連續工作時間8小時
》體積：220mm×160mm×90mm
》重量：1Kg
