對直流電阻測試儀中三相不平衡原因的透徹分析
| 作者：陜西意聯電氣 | 標簽： 直流電阻測試儀
一、概述
繞組的直流電阻測量是變壓器的例行試驗之一，其目的主要是檢查繞組之間、繞組與引線之間的連接或機械特性是否良好、各相繞組之間的電阻是否平衡等，以保證變壓器的安全運行。

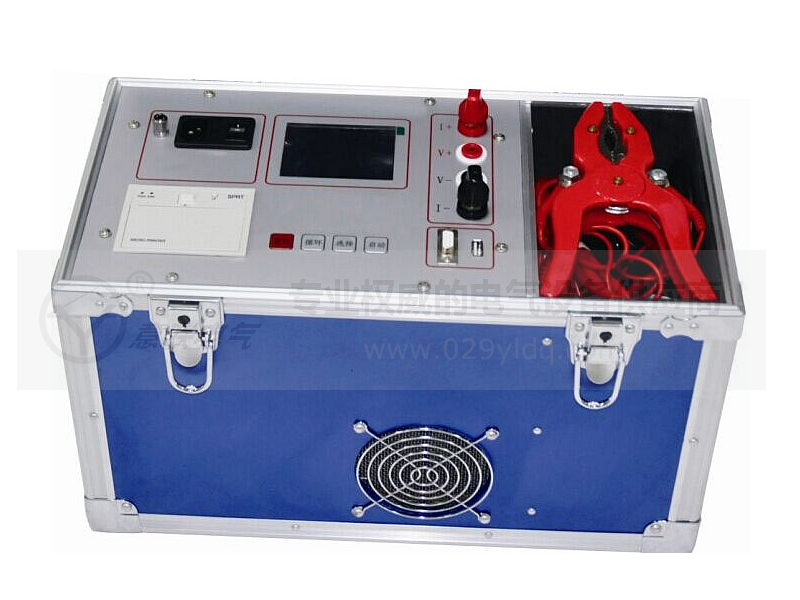

意聯電氣開發生產的三通道
直流電阻測試儀采用32位ARM內核作為處理的核心，對整機進行控制，自動完成自校、穩流判斷、數據處理、阻值顯示等功能，對有分接的變壓器YN聯接繞組可同時加電，同時采樣，同時測量。對于△和Y型聯接的繞組可一次接線，分別測量。測量時間大大縮短。極大的方便了工作人員的使用。
二、安全措施
使用直流電阻測試儀前一定要認真閱讀本手冊。
儀器的操作者應具備一般電氣設備或儀器的使用常識。
直流電阻測試儀戶內外均可使用，但應避開雨淋、腐蝕氣體、塵埃過濃、高溫、 陽光直射等場所使用。
儀表應避免劇烈振動。
對儀器的維修、護理和調整應由專業人員進行。
測試完畢后先關閉電源，再拆除測試線。
測量無載調壓變壓器，一定要等放電指示停止后，切換檔位。
在測試過程中，禁止移動測試夾和供電線路。
測試精度: 0.2% zui高分辨度： 0.1mW。
儀器采用7寸大屏幕真彩色液晶顯示，中文菜單、接線圖形提示，操 作直觀方便。
對于YN聯接繞組的變壓器可同時測量（三相同測）；對于△和Y聯接繞組的變壓器可一次接線分別測量(三相分測)；可測量YN聯接繞組的變壓器N相的連接線電阻（零線電阻）。
可對繞組材質，測量溫度進行換算;自動顯示三相繞組不平衡率。
可在測試界面手動調整分接位置。
具有大容量存儲功能，可存儲200條測試記錄，
工作電源： AC220V±10﹪；工作溫度：﹣10℃～40℃；工作濕度：環境濕度＜80%RH
儀器重量：4㎏。
三相電阻不平衡或實測值與設計值（出廠試驗值）相差太多，一般一下幾種原因：
1.變壓器套管中導電桿和內部引線接觸不良。現場多起變壓器大修后套管中導電桿和內部引線連接處螺栓緊固不緊，造成接頭發熱現象。
2.分解開關接觸不良。由于分接開關內部不清潔、電鍍脫落、彈簧壓力不夠等造成個別分接頭的電阻偏大、三相電阻不平衡。
3.大容量變壓器的低壓繞組采用雙螺旋或四螺旋式，由于螺旋見導線互移，引起每相繞組間的電阻不平衡。
4.焊接不良。由于引線和繞組焊接質量不良造成接觸處電阻偏大，或多股并繞組的一股或幾股沒有焊上，造成電阻偏大。
5.電阻相間差在出廠時就已超過規定。
6.錯誤的測量接線及實驗方法。
造成電阻不平衡的錯誤測量接線和試驗方法一般有:
1.充電時間不夠，電流未穩定時即讀取測量值。
2.測量接線與變壓器接頭連接位置不對，即測量時電壓引線在電流引線的外側或電流引線同一位置，致使接觸處電阻也包括在測量值之內。
3.測量某一繞組時，未將其他繞組與接地體斷開，造成充電不穩定。
