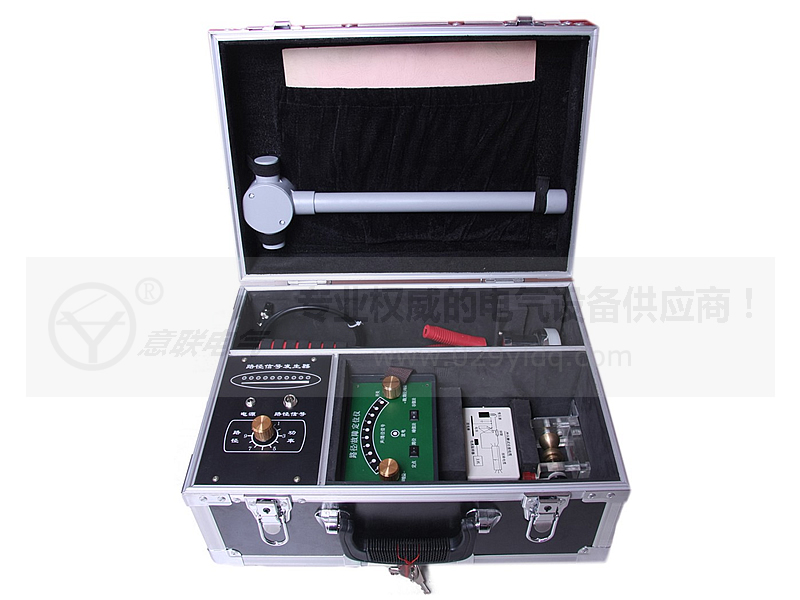

電纜故障定位儀參數

　　電纜故障定位儀信號源，具有輸出功率大，阻抗匹配性能好，過流、過壓保護功能完善，使用方便，安全可靠等特點。是尋測電纜埋設路徑的主要設備，是電纜故障探測儀主要配套設備之一。路徑儀與定點儀配合使用，可以準確尋測電纜埋設路徑。

【功能及用途】
　　本儀器能在不挖開復土的情況下，方便而準確地查出地下通信電纜、電力電纜的走向、埋土深度及故障點。是電力、通訊部門和廠礦企業不可缺少的設備和得力助手。

【特點】
1.體積小、重量輕、攜帶方便；
2.檢測方法簡單，維護簡便，具有自動保護功能；
3.電源電壓低，交直兩用，適用性強；
4.發射機功率大、效率高；
5.檢測誤差小、抗干擾能力強；
6.性能穩定可靠，對環境適應能力強。

【電纜故障定位儀參數】
（一）發射機技術指標：
1.發射功率：25W，可調；
2.發射頻率：1K0.1Hz，節拍頻率1-2Hz；
3.輸出阻抗匹配：0-100；
4.發射距離：prefix = st1 ns = urn:schemas-microsoft-com:office:smarttags5Km（5公里以外可逐級移動）；
5.工作電流：3A，1-3A可調；
6.工作電源：12V（蓄電池組或汽車電源）；
7.重　　量：2.8Kg(不計電池重量)；
8.外形尺寸：99220220
（二）探測儀技術指標：
1.靈敏度：0.1mV；
2.走向位置偏差：＜20cm；
3.探測深度：5m；
4.工作電源：6V鎘鎳蓄電池組；
5.重量：0.9Kg；
6.外形尺寸：60160120

【檢測原理及方法】

　　通過向地下管道發送出特定的電磁波信號，探測儀利用探頭與磁力線地平面垂直相切時，收到的信號很小（幾乎為零）的原理來測定埋地電纜的走向和深度。
