YLDD系列大電流發生器

▍  簡要說明  　↴

---

　　大電流發生器又稱升流器，三相溫升大電流發生器是一種可以輸出大電流的電氣試驗設備，其廣泛應用于電流互感器校準試驗、高壓開關試驗、刀閘動作試驗、熱穩定性試驗、保護裝置校準試驗、銅鋁過渡試驗、溫升試驗、互感器變流比試驗及電器產品載流試驗等各種電力試驗中，是發電廠、配變電站、電器制造以及科研、試驗室等單位不可或缺的基礎試驗設備。

　　YLDD系列智能大電流發生器是陜西意聯電氣按照國家相關標準，結合自身技術實力研發生產的一款新型大電流發生器，其設計上采用電磁感應原理，選用高導磁材料并優化整體結構，在提高載流時間和電流穩定性的同時具有較小的體積和重量。YLDD系列便攜式多功能大電流發生器操作方便，性能穩定且安全可靠，在諸多電力用戶之中廣受好評。

▍  功能特點 　↴

---

　✯　 選用自耦調壓器，輸出電壓隨意可調；

　✯　 內置兩塊電流表，大小電流雙向測量；
　✯　 輸出電流大小可在范圍內任意調節；
　✯　 載流時間長，輸出電流穩定，性能優越；
　✯　 具有單體式和分體式兩種結構，移動使用方便；

　✯　 安全可靠，操作簡單，適用范圍廣。

▍  技術參數 　↴

---

　◈ 額定容量：3-600 kVA

　◈ 輸入電壓：單相220V/380
　◈ 輸出電壓：0-100V
　◈ 輸出電流：500-20000A
　◈ 電壓表頭精度誤差：1.5%
　◈ 電流表頭精度誤差：1.5%
　◈ 通電時間：小于2.5min
　◈ 工作周期：大于10min
　◈ 備注：設備容量是按5min短時工作制設計

▍  面板布置說明 　↴

---

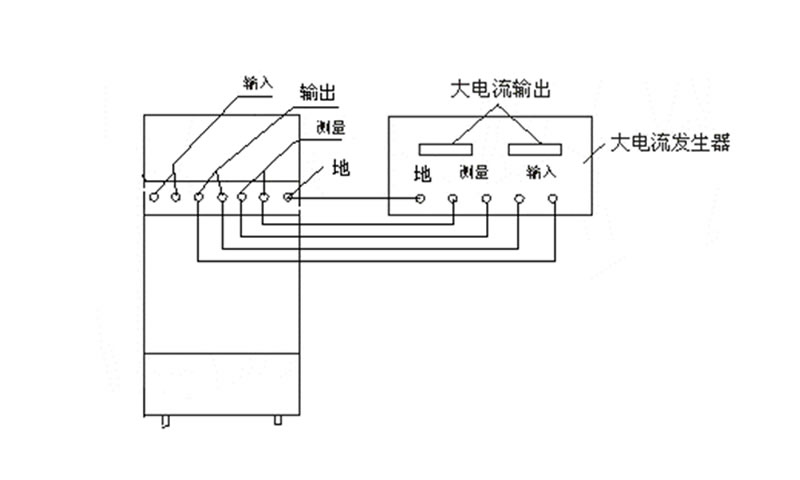

　　大電流發生器升流器有單、分體式兩種，其面板布置及大電流發生器接線方式如下：

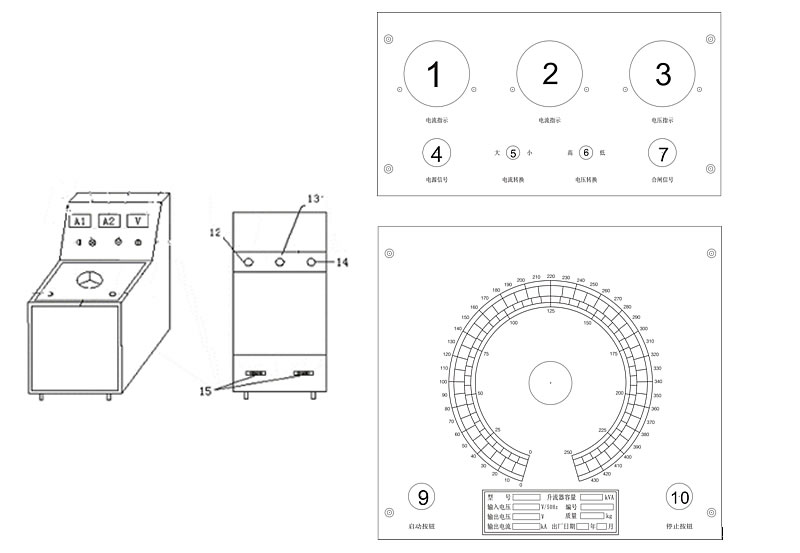

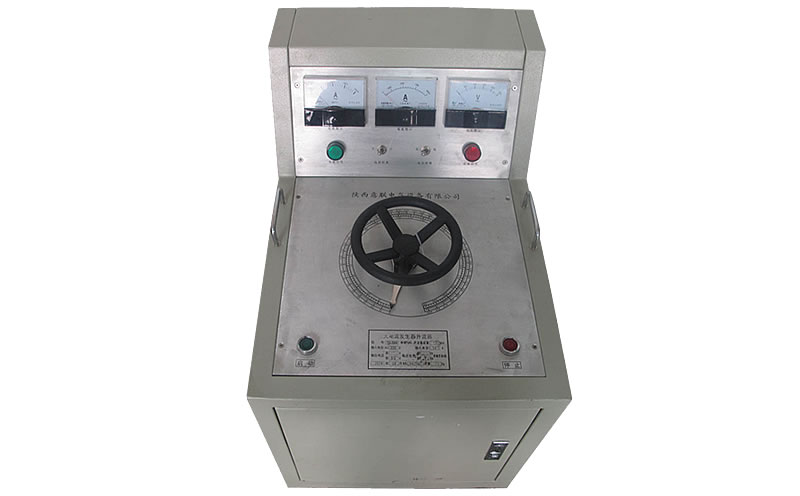

1．單體式結構：

1.2電流表顯示｜3.電壓表顯示｜4.電源信號指示燈｜5.電流轉換開關｜6.電壓轉換開關｜7.合閘信號燈
｜9.啟動按鈕｜10.停止按鈕｜ 12.13.電源接線端子 A-X｜14.外殼接地端子 ｜15輸出接線排
備注：當電壓選擇開關在高檔時，是指輸入電壓;在電壓選擇開關在低檔時，是指網絡電壓。

２．分體式結構：

▍  使用方法 　↴

---

　　在作大電流試驗時，按本產品的電路圖正確接好工作線路。根據工作電流的大小，選擇好大、小量程開關位置。將升流器輸出端用大電流導線穿芯于被試電流互感器，形成一閉合回路;再將調壓器回到零位，按下工作按鈕（綠色），順時針方向慢慢旋轉調壓器手輪，注視電流表，直到所需電流值為止，按下計時按鈕（黃色）計時器開始計時,試驗到所定時間后，立即將調壓器手輪反時針方向回零，按下停止按鈕（紅色），切斷電源。

▍  工作原理 　↴

---

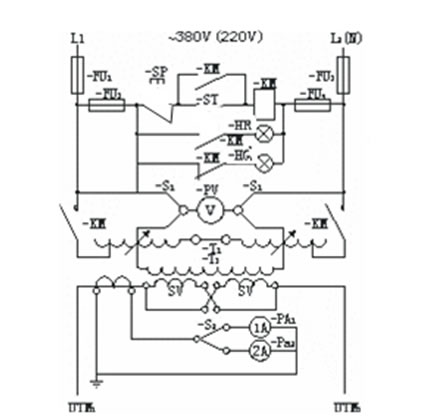

-PA1、-PA2：電流表        -PV：電壓表

　　該大電流發生器升流器是我公司生產的干式大電流發生器升流器，配裝自耦調壓器輸出  電壓（即發生器輸入電壓），取得所需不同的大電流。
注：1．本電路為380V電源供電電路，電源為220V時，T1接線應按原公司規定接線。
2．1000A以下無電壓表及S1開關。
3．輸出外接銅導線按時6A/mm2選擇，其長度應不大于3米。

▍  使用維護注意事項 　↴

---

1.　開箱驗收時，應檢查主回路接線端子是否松動，調壓器電刷是否接觸良好。
2.　長期不用時，使用前應用500V兆歐表檢查主回路對地絕緣電阻，其阻值不應小于0.5兆歐。
3.　輸入電壓符合銘牌上所標的電壓值（~220V，~350V），其值差應在-10%~+5%之間，頻率為50Hz。
4.　電流檔開關不準帶負荷操作。
5.　操作時，應均勻緩慢旋轉手輪，以免損壞調壓器。
6.　滿輸出時工作時間不得超過5分鐘，斷續工作時間應小于2.5分鐘，且工作周期應大于10分鐘。
7.　升流器外殼有接地端子，使用時應良好接地。
