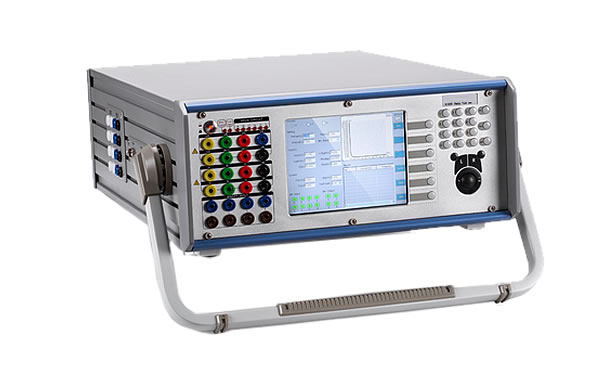

YLJB-6066微機繼電保護測試儀

▍  簡要說明  　↴

---

　　微機繼電保護測試儀是近十年來發展起來的一個新型智能化測試儀器，以前的繼電保護試驗工具主要是用調壓器和移相器組合而成，體積笨重，精度不高，已不能滿足現代微機繼電保護的校驗工作。隨著科學技術的不斷發展，微機繼電保護測試儀已廣泛運用于線路保護，主變差動保護，勵磁控制等各個領域，變電站綜合自動化已成為主流。

　　YLJB-60系列微機型多功能繼電保護測試儀采用陜西意聯電氣設備有限公司自主研制開發的基于WindowsCE操作系統的新一代繼電保護測試系統，微機繼電保護測試儀基于目前先進的SOC設計理念研制的數字鎖相算法及SPWM技術，擁有先進水平的高精度信號及效率高、高穩定性功放，為用戶提供全面、功能齊全、易操作的測試方案。

▍  功能特點  　↴

---

1.系統特點
●　 真彩LCD顯示器，全中文Windows風格操作界面。

●　 采用先進的嵌入式系統。

2.硬件特點
●　 優異的線性電流、電壓放大器。
　 »　可靠性極高。
　 »　輸出波形光滑真實，無毛刺，無開關放大器容易產生的高次諧波。
　 »　真實準確的小電流波形，絕無電磁污染。
　 »　電流、電壓源中無升流、升壓器，而采用直接耦合方式，使電源的輸出頻率范圍從0到1000Hz，可以輸出直流至所需各種頻率的交流電壓和電流，如方波、按指數函數變化的波形以及疊加的混合波形，滿足了保護裝置的暫態試驗要求，從而達到對各種保護裝置進行簡單仿真試驗目的。
●　 優良的幅頻特性及瞬態響應
　 »　采用 新美國TI公司的DSP及大規模可編程器件FPGA，1448點波形模擬的高精度，具備更佳瞬態響應，更加適合新型快速微機保護發展方向。
　 »　國內首先使用20位串口DA，進一步提高輸出精度。
●　 真正的電流、電壓同時輸出，幅值、相位與頻率任意連續單獨可調
　 »　真正實現7路電壓、6路電流同時輸出。（YLJB-6066、YLJB-6066+）
　 »　真正實現6路電流、4路電壓同時輸出。（YLJB-6063、YLJB-6063+）
　 »　真正實現7路電壓、3路電流同時輸出。（YLJB-6036）
●　 完善的自保護功能
　 »　電壓源輸出回路短路或因過載引起的電壓失真，電壓源實時監測回路自動關閉電壓放大器，面板短路指示燈馬上點亮，并發出警告蜂鳴聲。短路或過載消失后，電壓放大器自動恢復正常工作。
　 »　大電流輸出長時間或電流回路所帶負載過大導致測試儀溫升過高時，溫度保護監測回路自動關閉電流放大器，面板過熱指示燈馬上點亮，并發出警告蜂鳴聲。溫度降到允許范圍內時，電流放大器自動恢復正常工作。
●　 電流源開路指示
　 »　電流源輸出回路開路，面板上相應的IA、IB、IC、Ia、Ib、Ic會點亮。
●　 獨特的散熱部件
　 »　內置四個大功率排風扇。配合溫度保護檢測措施，保證功放在大電流、長時間工作下具有優良的穩定性及可靠性。
●　 高抗振性
　 »　裝置內部使用建筑式框架結構，具備很好抗振功能。
　 »　包裝箱采用具有抗振、抗沖擊的高強度鋁合金機箱。
●　 方便快捷的現場直流電壓供給

　 »　0～300V（0.6A）輔助直流電源，由軟件控制，能單獨給保護裝置或其它設備提供工作電源。

3.軟件特點
●　 完善脫機或聯機測試功能
　 »　對各類型電壓、電流、頻率、功率、阻抗、諧波、差動、同期等繼電器可以手動或自動方式進行測試，可以模擬各種故障類型進行距離、零序保護裝置定值校驗及保護裝置的整組試驗，可以自動掃描微機和數字型變壓器、發變組差動保護比率制動曲線，具備GPS觸發功能。
●　 軟件自動檢測儀器供電電源是否接地，可靠保證現場測試安全。
●　 良好聯機兼容系統
　 »　上位機測試軟件支持Windows2000/WindowsXP/WindowsVista/Windows7/Windows10測試系統。

●　 友好而富有人性化的Windows風格操作界面

▍  型號及技術參數  　↴

---

型號	電流	電壓
YLJB-6066i	3×（0～60A）/相或6×（0～30A）/相	7×（0～300V）/相
YLJB-6063i	3×（0～60A）/相或6×（0～30A）/相	4×（0～300V）/相
YLJB-6034i	3×（0～30A）/相	4×（0～300V）/相
YLJB-6066+	3×（0～60A）/相或6×（0～30A）/相	7×（0～130V）/相
YLJB-6063+	3×（0～60A）/相或6×（0～30A）/相	4×（0～130V）/相
YLJB-6066	3×（0～40A）/相或6×（0～20A）/相	7×（0～130V）/相
YLJB-6063	3×（0～40A）/相或6×（0～20A）/相	4×（0～130V）/相
YLJB-6040	3×（0～40A）/相	4×（0～130V）/相
YLJB-6034	3×（0～30A）/相	4×（0～130V）/相

1.使用條件
●　 環境溫度：-20～75oC

●　 相對濕度：＜90%

2.供電電源
●　 單相：AC220V+20%
●　 功率：1000VA15A(Max)

●　 電源頻率：50Hz+10%

3.交流電流源
●　 輸出調節：各相輸出電流幅值、頻率、相位獨立可調節
●　 輸出精度誤差：±1mA(0.2～0.5A)，±0.1%(0.5A～Imax)
●　 zui大輸出功率：

輸出電流	30A	40A	60A
zui大功率	≥450VA	≥520VA	≥600VA

●　 輸出電流幅值的可調步長及分辨力：0～Imax范圍內，zui小可調步長為0.001A，分辨力為0.001A
●　 電流上升下降時間：小于50μs
●　 輸出電流頻率的可調范圍、可調步長及分辨力：0～1000Hz范圍內，zui小可調步長為0.001Hz，分辨力為0.001Hz

●　 輸出電流頻率的準確度：

●　 幅頻特性5～1000Hz范圍幅度變化：≤0.2%
●　 輸出電流總諧波畸變率：0.5～Imax范圍內，總諧波畸變率≤0.5%
●　 輸出電流持續時間：

輸出范圍	＜10A	10A～20A	20A～30A	30A～Imax
輸出時間	連續輸出	＞75s	＞20s	＞10s

●　 保護功能：開路保護

4.交流電壓源
●　 輸出調節：各相輸出電壓幅值、頻率、相位獨立可調節
●　 輸出精度誤差：±2mV(0.2～2V)，±0.1%(2V～Umax)
●　 輸出功率：≥60VA/相
●　 輸出電壓的可調步長及分辨力：0～120V范圍內，zui小可調步長為0.001V，分辨力為0.001V
●　 電壓上升下降時間：小于100μs
●　 輸出電壓頻率的可調范圍、可調步長及分辨力：0～1000Hz范圍內，zui小可調步長為0.001Hz，分辨力為0.001Hz
●　 輸出電壓頻率的準確度：

輸出范圍	0～65Hz	65～450Hz	450～1000Hz
頻率準確度	＜1mHz	＜10mHz	＜20mHz

●　 幅頻特性5-1000Hz，范圍幅度變化：≤0.2%
●　 輸出電壓總諧波畸變率：2～120V范圍內，總諧波畸變率≤0.5%
●　 UX電壓設置：可設置為零序電壓或任意值

●　 保護功能：過載、短路保護

5.直流源
●　 直流電壓源
　 »　輸出范圍：0～300V（Ubc），3×（0～130V）
　 »　輸出精度：±10mV(0.5～5V)，±0.2%(5～300V)
　 »　輸出電壓幅值的可調步長及分辨力：0～300V范圍內，zui小可調步長為0.001V，分辨力為0.001V
　 »　zui大輸出功率：180W
　 »　保護功能：過載、短路保護
●　 直流電流源
　 »　輸出范圍：3×（0～20A）
　 »　輸出精度：±5mA(0.2～1A)，±0.5%（1A～Imax）
　 »　輸出電流幅值的可調步長及分辨力：0～Imax范圍內，zui小可調步長為0.001A，分辨力為0.001A
　 »　zui大輸出功率：≥300W
●　 輔助直流電壓源
　 »　輸出范圍：0～300V，0.6A

　 »　準確度：≤0.5%，紋波系數≤0.1％

6.相角
●　 移相范圍：-360°～+360°
●　 準確度：±0.2°

●　 可調步長及分辨力：可調步長0.001°，分辨力0.001°

7.電流、電壓能疊加諧波次數

●　 可疊加2～20次任意幅值的諧波及直流

8.同步性

●　 電壓電流同步性≤10μs。

9.開入量與時間計量
●　 8對獨立開入量，隔離電壓500V，空接點與15V～250V電位接點兼容，極性自動
●　 識別，可擴展至64路。
●　 計時器范圍0.1ms～999，999.999s
●　 分辨率：0.1ms

●　 計時精度：1ms（小于1s時）

10.開出量
●　 4組可編程輔助接點

 接點容量：250VDC/AC，2A

11．外形尺寸

●　  440mm×145mm×360mm

---
