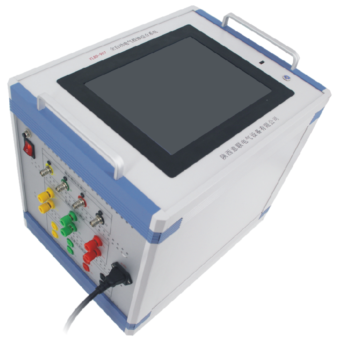

YLBD全自動電氣檢修綜合測試系統

▍  簡要說明  　↴

    YLBD系列全自動電氣檢修綜合測試系統是集成變壓器繞組直流電阻測試，變壓器變比 及組別測試，變壓器繞組阻抗特性測試（低壓阻抗法），變壓器絕緣電阻測量 （吸收比及極化指數），變壓器有載分接開關參數測量，變壓器介質損耗及電容 量測量，變壓器繞組特性測量（頻響法），變壓器消磁，高壓斷路器機械特性及 接觸電阻等多項電氣檢修測試功能集成一體的測試設備，本系統使用工業計算機 控制，Windows操作系統，專用測試項目控制軟件，大尺寸觸摸式高清液晶顯 示屏顯示，多用測試連接線應用，測試數據采用計算機數據庫管理存儲。

▍  產品功能及特點 　↴

• 測試設備可進行人工命名

• 全觸屏工控機設計，功能測試集成程度高
• 一體化設計，結構緊湊合理輕便便攜
• 測試報告定制化，可根據測試需求生成
• 測試數據存儲容量大，可U盤存儲
• 具有多種有線、無線通訊接口，方便儀器功能擴展
• 系統內存儲說明書及操作視頻，方便用戶現場緊急調用
• 系統自帶電源誤接自動保護功能和接地線未接報警功能，保證您的安全使用

▍  產品技術參數　↴

系統性能
• 采用Windows操作系統，10/12寸真彩色LED屏，英特爾處理器
• 32G固態硬盤，2GB DDR3內存

變壓器繞組直流電阻測試
• 電流輸出：100mA、200mA、1A、2.5A、5A、10A、20A，自動量程
• 測量范圍：200 Ω~240Ω
變比、組別測試，整流變、斯科特、逆斯科特、平衡變壓器測試（選配）
• 電壓輸出：高壓側交流 12V，24V，48V，80V，160V可選
• 測量范圍：0.8－20000

變壓器繞組阻抗特性測試（低壓阻抗法）
• 阻抗法測量電壓：0～220V
• 阻抗法測量：0～10A
• 阻抗法頻率：50Hz/60Hz

變壓器絕緣電阻測量（吸收比及極化指數）
• 電壓輸出：100/250/500/1000/2500/5000V
• 測量范圍：0.01MΩ~500GM
• 輸出電流：5mA

變壓器有載分接開關參數測量
• 三相恒流源充電電流：3A/1A檔；0.6A/0.2A檔
• 端口zui大電壓：24V
• 過渡電阻zui大量程：100Ω
• 過渡電阻測量范圍：1A檔：0.4Ω～20Ω 0. 2A檔：10Ω～100Ω
• 波形記錄時間長度：300ms

變壓器介質損耗及電容量測量
• zui大輸出電壓：10kV
• zui大輸出電流：200mA
• zui大容量：2000VA
• 測量范圍：tgδ無限制，15pF ＜Cx ＜300nF 10kV ：Cx ＜60nF 5kV：Cx ＜150nF 1kV：Cx ＜300nF
• CVT測量范圍：Cx<300nF
• 自激電源：AC0~50V/15A
• CVT變比測量范圍：10~10000

變壓器繞組特性測量（頻響法）
• 輸出電壓：Vpp-25V，測試中自動調整
• 輸入阻抗：1MΩ（響應通道內置50Ω匹配電阻）
• 輸出阻抗：50Ω
• 測量動態范圍寬：－120dB～20dB
• 掃頻范圍：10Hz-2MHz

變壓器消磁
• 消磁電流：10/5A、1A、200mA、5mA
• 消磁模式：智能自動
• 消磁時間：9min/次
• 消磁效果：大于90%

高壓斷路器機械特性及接觸電阻
• 主觸頭：12個
• 時間測量范圍：1～16000ms
• 位移傳感器：3個
• 行程測量范圍：0～999 mm
• 速度測量范圍：0～20m/s
• 線圈電流測試范圍：0～15 A
• 直流電源輸出：10～270V/10A
• 回路阻測量范圍：10μΩ～19999.9 μΩ
• 測試電流：100A
• 動作線圈電阻測量范圍：1—5MΩ

▍  推薦功能配置表　↴

概述：Windows操作系統，專用測試項目控制軟件，大尺寸觸摸式高清液晶顯示屏，多用測試連接線應用，測試數據采用 計算機數據庫管理存儲。

YLBD-908
•   直流電阻測試，zui大電流20A
•   變比、組別測試
•   絕緣電阻測試，zui高電壓5kV
•   有載分接開關特性測試
•   介質損耗測試
•   短路阻抗測試
•   頻響法繞組變形測試
•   變壓器消磁

YLBD-918
•   直流電阻測試，zui大電流20A
•   變比、組別測試
•   絕緣電阻測試，zui高電壓5kV
•   有載分接開關特性測試
•   開關機械特性測試
•   回路電阻測試
•   開關動作線圈電阻測試
•   變壓器消磁

YLBD-919
•   直流電阻測試，zui大電流20A
•   變比、組別測試
•   絕緣電阻測試，zui高電壓5kV
•   有載分接開關特性測試
•   介質損耗測試
•   開關機械特性測試
•   回路電阻測試
•   開關動作線圈電阻測試
•   變壓器消磁

YLBD-907
•   直流電阻測試，zui大電流20A
•   變比、組別測試
•   絕緣電阻測試，zui高電壓5kV
•   有載分接開關特性測試
•   短路阻抗測試
•   頻響法繞組變形測試
•   變壓器消磁

YLBD-906
•   直流電阻測試，zui大電流20A
•   變比、組別測試
•   絕緣電阻測試，zui高電壓5kV
•   有載分接開關特性測試
•   介質損耗測試
•   變壓器消磁

YLBD-905
•   直流電阻測試，zui大電流20A
•   變比、組別測試
•   絕緣電阻測試，zui高電壓5kV
•   有載分接開關特性測試
•   變壓器消磁

YLBD-904
•   直流電阻測試，zui大電流20A
•   變比、組別測試
•   絕緣電阻測試，zui高電壓5kV
•   介質損耗測試

YLBD-914
•   直流電阻測試，zui大電流20A
•   變比、組別測試
•   絕緣電阻測試，zui高電壓5kV
•   有載分接開關特性測試

YLBD-903
•   直流電阻測試，zui大電流20A
•   變比、組別測試
•   絕緣電阻測試，zui高電壓5kV
