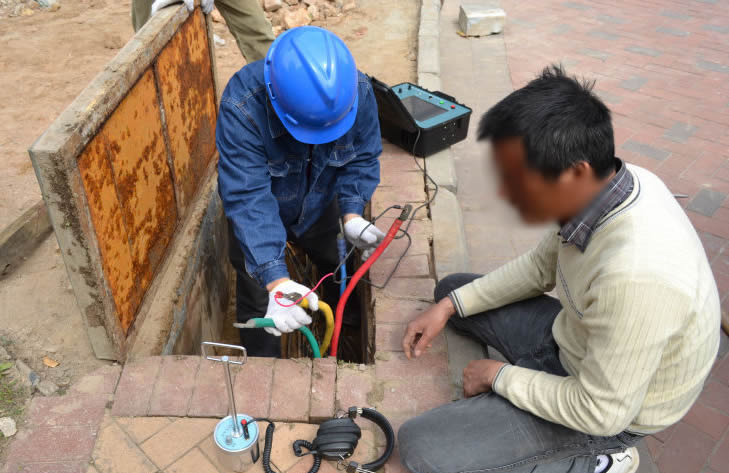

目前準確定位電纜故障點常用方法有電橋法，沖閃法，跨步電壓法等，但是現場情況比較復雜，不同的測法有不同的優越性也有局限性。比較傳統的電纜故障定位方法是聽聲法。這種電纜故障定位方法的特點是簡單易行，尤其是放電聲較大的時候，效果還是比較好的。然而，當故障點的直流電阻較小時，放電聲不太大，這個時候難以奏效。現在比較普遍使用的定位儀是將微弱的機械振動波首先轉換成電信號，由放大電路將這一電信號進行足夠的放大后，再通過耳機還原成聲音，然后通過人機的有機配合，準確地確定故障點的位置。
由于電纜線路不可能完全直線敷設，用電纜故障探測儀僅能對電纜故障的大致位置進行判斷，而不能確切給出電纜敷設后的準確故障點，所以電纜故障定位非常的重要。
不同性質的電纜故障，在定點技術上略有差異：
（a）對于低阻故障的定點，由于這類故障電阻小，因此故障點的放電間隙也小，致使施加的沖擊高壓在不很高的情況下，故障點便發生閃絡放電。這時因閃絡放電而產生的沖擊振動波也小，再加上現場其他因素的干擾，放電聲往往不易分辨甚至聽不到放電聲。這時可控制沖擊電壓的高低，并通過加大貯能電容器的電容量，增強放電強度，從而獲得較強、較大的放電聲，便于收聽、分析和判斷故障點的位置。
（b）對于開路故障的定點，是在故障相的一端加沖擊高壓，而故障相的另一端用另外兩相和電纜鉛包連接后充分接地，然后利用定點儀在粗測范圍內進行定點。因開路故障類似于高阻故障，其定點方法與高阻故障的定點方法相同。
（c）對于高阻故障的定點，由于故障的阻抗較高，探測時施加的沖擊電壓較高，故障點才會發生閃絡放電，故放電聲和由此而產生的沖擊振動波一般說來都比較大，較便于收聽、分析和辨別。

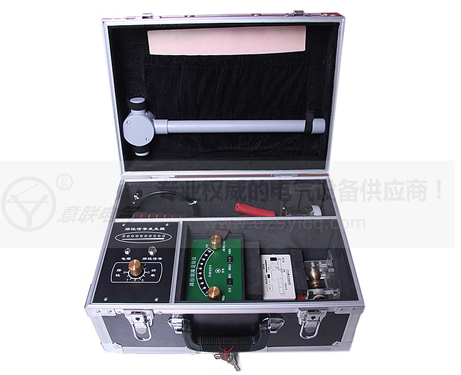

電纜故障定位儀采用的電纜故障定點新理論。是根據 新研究成果而開發的具有高抗干擾性，高靈敏度，新型的電纜故障定點測試儀器。電纜故障定點儀器采用先進的模擬低噪聲設計和高性能濾波電路相結合，使電纜故障定點儀抗干擾性能有了極大的提高，采用設計和地裝配工藝使電纜故障定點儀具有目前國內 高水準。對各類電纜故障可地進行定點，特別是對交聯電纜和電纜封閉性電纜故障具有獨到的測試效果。是電纜故障測試儀器中 新的更新?lián)Q代產品。
