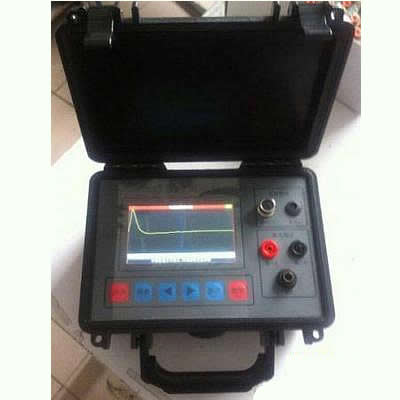

高壓電纜故障探測儀定位原理：它采用的是時域反射（TDR）原理來定位電纜故障的距離。對于低阻，開路故障，向被測電纜發射很多電脈沖信號,有故障的電纜就會在故障點產生一個反射信號（假如沒有電纜故障，反射為電纜全長）；對于高阻故障，給電纜上加上一沖擊直流負高壓，使故障點產生反射脈沖。我們根據發射脈沖和反射脈沖的時間差以及電纜中電波的傳播速度，可測出故障點到測試端的距離為：S=VT/2 式中：
S代表故障點到測試端的距離
V代表電波在電纜中的傳播速度
T代表電波在電纜中來回傳播所需要的時間
在速度V已知和時間T已經測出的情況下，就可以計算出故障點距測試端的距離S 。這一切只需稍加人工干預，就可由計算機自動完成，測試故障迅速準確。
高壓電纜故障探測儀技術性能
● 可測試各種電力電纜的各類故障及同軸通信電纜和市話電纜的開路、短路故障。
● 可測量長度已知的任何電纜中電波傳播的速度。
● 測試距離：不小于16千米
● 系統誤差：小于1米
● 采樣頻率：25MHz
● 小分辨率：0.2米
● 測試盲區：小于16米
● 電源：直流12V(免維護電瓶)
● 重量：5Kg
2、路徑信號產生器
● 輸出信號頻率：30KHz
● 振蕩方式：斷續
● 輸出功率：30W
● 電源：220V±10％
● 重量：4Kg
3、定位儀
● 測試靈敏度：50Ω內阻的信號源輸出300Hz信號，定點儀在維持輸出為2V、信雜比優于20：1的情況下輸入信號不大于10μv。
● 輸入阻抗：不小于1.2KΩ。
● 使用2×2000Ω耳機。
● 工作電壓：DC9V±10％。
● 使用環境溫度：-20℃～70℃
高壓電纜故障探測儀產品特點：
一，本儀器可使用于檢測各種電纜的低阻、高阻、短路、開路、泄漏性故障以及閃絡性故障，它可準確的檢測地下電纜的故障點位置、電纜長度和電纜的埋設路徑。
二，秉承我們一貫高科技、高精度、高質量的宗旨，將電纜測試水平提高到一個新的階梯。它具有測試準確、智能化程度高、適應面廣、性能穩定以及輕巧便攜等特點。
三，采用漢字系統，高清晰度顯示，觸摸操控，界面友好。
