低壓電纜故障檢測儀（路燈電纜故障檢測儀）”是陜西意聯電氣專門針對“低壓電力電纜和路燈電纜的運行故障”而精心設計研制出的 新一代電纜故障故障定位儀，其主要為解決直埋電力電纜的短路、斷路故障、死接地故障和電纜故障點受潮，使用加高壓使故障點放電聽聲音定點困難的巨大難題。
低壓電纜故障檢測儀的主要技術性能：在設計上利用的是電磁感應的原理來實現其種種功能，而不同于以前強迫故障點放電聽聲音大小的定點方法，所以不需要升壓設備，從而保障了人身安全。操作時低壓電纜故障檢測儀在距離故障點20到30米可以感應到故障點的電磁波，同時也自動引導電纜路徑、指示故障點的方向，表頭指針方向發生轉換時的那一點就是故障點。從而使本來繁瑣復雜的故障定點工作變的非常的輕松，特別適合野外現場操作，極大的方便了使用客戶，也提高了工作效率降低了勞動強度。

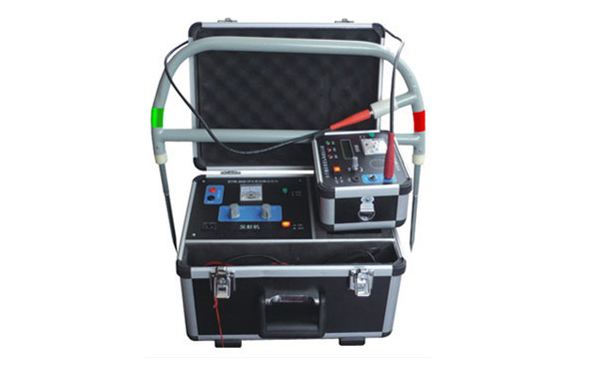

低壓電纜故障檢測儀由發射機及接收機兩部分組成。發射機發射一個連續的電波信號，接收機接收到此信號的同時對電纜的故障點位置、電纜埋設路徑、埋深同步進行測試。大量的現場實驗證實，比起以前的高壓放電聽聲音尋找故障點，不受外界雜音等種種因素干擾，非�？焖俚恼业焦收宵c，工作效率大大提高了數10倍。在實際的生產生活中低壓電纜的數量要遠遠多于高壓電纜的數量，同時由于埋深淺、絕緣要求很低，它的故障率遠遠大于高壓電纜，低壓電纜故障測試儀的使用性能剛好適合低壓電纜的使用特點及故障特征，同時價格也便宜，操作攜帶方便，實用性非常的強。
另外低壓電纜故障檢測儀對‘沖閃法’無法解決的單芯電纜接地和斷線故障特別合適，定點準確快捷，誤差以厘米計。
低壓電纜故障檢測儀技術參數：
1.探測距離≤10km
低壓電纜故障檢測儀工作原理
Ａ．探測路由工作原理

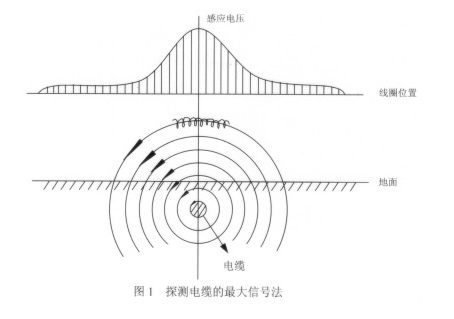

當交流電流通過一直線導體時，在該導體周圍便產生了一個同軸的交流電磁場。將一線圈放于這個磁場中，在線圈內將感應產生一個同頻率的交流電壓，感應電壓的大小決定于該線圈在磁場中的位置。當磁力線方向與線圈軸向平行時，線圈感應的電壓將較大（圖1所示）；當線圈軸向與磁力線方面相垂直時，線圈感應的電壓將較�。▓D2所示）。由此可判斷出線纜的路由。利用接收線圈的45°法也可測出地下線纜的埋深。
Ｂ、探測故障工作原理：

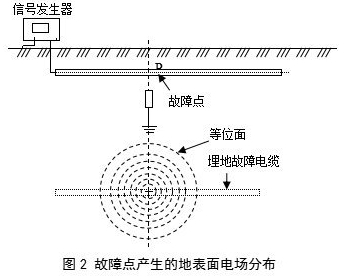

將發射機產生的直流脈沖送入被測電纜，通過絕緣不良點入地。在入地點形成點電場，該點電場在地表面形成的電場如下圖2所示。接收機中的直流放大器通過電位差探頭取得故障點前后（沿線纜路由）的電位差，由于故障點前后的電位差符號相反，當電位差探測架的前后順序不變時，則直流放大器中值表頭將向不同方向擺動，中值表頭在故障點前與越過故障點將會有方向的變化。通過表頭擺動方向的變化，即可確定線纜對地絕緣不良的故障點。根據電場原理，接收機的電位差探架距離故障點越近，在等距離條件下取得的電位差越大；中值表針擺動也越大；同樣，探架剛離開故障點時，中值表針擺幅也是較大（但與未過故障點擺動方向相反）。如果探架中間正好是故障點，由于電位差為零，則中值表頭擺幅也為零。
1.發射機 1臺
2.接收機 1臺
3.感應式探頭（組件） 1件
4.電源線 1根
5.輸出線 2根 【測試或地線延伸線18米左右壹根】
6.電位差式探測架組件【含探針兩個】 1套
7.接地棒 1根
8.探頭連接線 1根
9.說明書 1本
10.充電器 1個
11.以上附件裝在兩臺黑色箱內。
