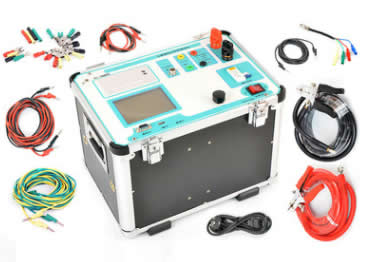

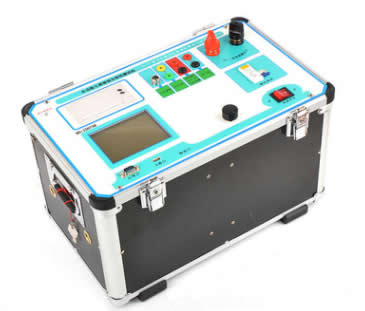

ct特性綜合測試儀概述
ct特性互感器綜合測試儀是一款CT特性測試儀器、全自動化的PT，ct特性綜合測試儀可以完成的試驗包括：PT變比極性試驗、CT極性試驗，PT伏安特性試驗、PT極性試驗，CT變比極性試驗和CT伏安特性試驗，自動計算CT的任意點誤差曲線，CT/PT變比比差等結果參數。
ct特性綜合測試儀產品特點
全自動型測試儀：僅需進行數字設定，設定 高測試電壓、 大電流和步長，裝置將自動從零逐步升壓。可全自動地將伏安特性曲線測試描繪出來，省去手動調壓、人工記錄、整理、描曲線等煩瑣勞動。快捷、簡單、方便。無需計算機知識，極易掌握。
ct特性綜合測試儀功能全面：可測試保護CT伏安特性、5％和10％誤差曲線，變比、極性，還可以輸出大電流用于測試CT的二次回路。不接觸測試，安全性高：全微機化裝置，設定好后完全不需人工接觸而全自動進行測試。可使測試人員遠離高壓電路，確保測試人員安全，可靠性高。
可外接調壓器進行試驗：若裝置單機的輸出電壓、電流不能滿足要求，也可以采用用戶自備的調壓器與裝置連接進行測試。外接調壓器試驗接線和測試方法非常簡單。
采用外接調壓器 大輸出可達1500V、20A；變比測試 大電流高達600A。
輸出容量大：伏安特性試驗 大輸出高達1000V、10A，短時可達20A。
大屏幕圖形LCD、全漢化圖形界面：測試時直接顯示伏安曲線圖，清晰美觀，直觀方便。面板自帶打印機，可隨時打印曲線圖及測試數據。
旋轉鼠標操作：采用光電旋轉鼠標進行操作。全面取消面板按鍵、開關、控制旋鈕等各種常規控件。操作非常方便簡單，使用壽命長。
大容量存儲器，可存儲多組測試數據：數據掉電不會丟失，可測完回辦公室調出打印以及上傳至電腦保存。
可選外接升壓器、升流器：選配的外接升壓器 高可升至2000V、3A，選配的升流器可升至900A，3000VA。采用外接升壓器可用于做500KV等級1A電流互感器的伏安特性試驗。
雙操作方式：設置有RS232通信接口，可以聯接筆記本電腦進行操作。單機操作的數據可以保存，上傳至電腦保存、顯示、編輯、打印。
方便攜帶，體積小，重量輕，便于流動試驗。
ct特性綜合測試儀技術參數
|
|
輸入電壓 |
輸出范圍 |
測量范圍 |
測量精度 |
|
裝置主機 |
220V |
0～550V, 0～20A |
0～550V, 0～20A |
< 0.5% |
|
裝置主機 |
380V |
0～950V, 0～20A |
0～950V, 0～20A |
< 0.5% |
|
配套外升壓器 |
220V |
0～1650V，0～3A |
0～1650V，0～3A |
< 0.5% |
|
380V |
0～2000V，0～3A |
0～2000V，0～3A |
< 0.5% |
|
|
外接調壓器 |
|
|
0～1000V，0～30A |
< 0.5% |
|
裝置主機升流器 |
220V |
0～600A |
0～600A |
變比測量精度< 1% |
|
裝置工作電源 |
AC 220V±10%，50／60Hz |
工作環境溫度 |
-10℃- +50℃ |
|
測量用功率電源 |
AC 220V or AC 380V |
體積 |
300×300×400mm3 |
