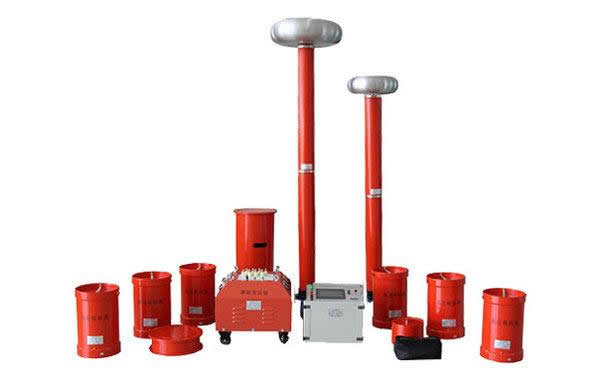

電纜串聯諧振實驗裝置采用調理電源的頻率的方式，使得電抗器與被試電容器實現諧振，在被試品上獲得高電壓大電流，是當時高電壓實驗的一種新的方法和潮流，在國內外已經得到廣泛的使用。電纜串聯諧振實驗裝置采用了專用的SPWM數字式波形發生芯片，頻率分辨率16位，在20～300Hz時頻率細度可達0.1Hz；采用了正交非同步固定式載波調制方式，保證在整個頻率區間內輸出波形杰出；功率部分采用IPM模塊，在 小重量下保證儀器穩定和安全。
串聯諧振實驗時在電阻、電感及電容所組成的串聯電路內，當容抗XC與感抗XL相等時，即XC=XL，電路中的電壓U與電流I的相位相同，電路出現純電阻性，這種現象叫串聯諧振。當電路發生串聯諧振時電路的阻抗Z=√R^2 +(XC-XL)^2=R，電路中總阻抗 小，電流將抵達 大值。
YLBXZ系列串聯諧振交流耐壓試驗裝置是由陜西意聯電氣自主研發生產的產品,其特點是具有過壓、過流、零位啟動、系統失諧（閃絡）等保護功能.
電纜耐壓試驗裝置常見故障排除
1、通用注意事項：
（1）YLBXZ系列串聯諧振交流耐壓試驗裝置設備應由高壓試驗專業人員使用，使用前應仔細閱讀使用說明書，并經反復操作訓練
（2）、YLBXZ系列串聯諧振交流耐壓試驗裝置操作人員應不少于2人。使用時應嚴格遵守本單位有關高壓試驗的安全作業規程。
（3）為了保證試驗的安全正確，除必須熟悉YLBXZ系列串聯諧振交流耐壓試驗裝置說明書外，還必須嚴格按國家有關標準和規程進行試驗操作。
（4）各聯接線不能接錯，否則可導致試驗裝置損壞。
（5）使用YLBXZ系列串聯諧振交流耐壓試驗裝置時，輸出的是高電壓或超高電壓，必須可靠接地，注意操作安全。
A.風扇不能啟動：
(1）急停、故障保護、失諧保護后，沒有按“故障復位”；
(2）內部溫度過高，功率元件熱保護；
排除方法：關斷儀器電源，將儀器靜置30分鐘左右，重新開啟電源，按儀器面板上的“復位”鍵，再啟動儀器。注意：如果依然不能啟動風扇，請和廠家聯系，不可拆卸儀器！
B、自動調諧不能完成，找不到諧振點：
現象：調諧曲線完全是一條直線，調諧完成后儀器提示沒有諧振點。原因：回路接地不好，試驗回路接線錯誤，裝置某一儀器開路。
排除方法：
(1)、檢查接地裝置可靠，接地連接線是否有斷開點；
(2)、檢查勵磁變壓器的高低壓線圈的通斷；（低壓繞組阻值;高壓繞組阻值每個輸出端對高壓尾）；
(3)、檢查每一只電抗器的通斷；(每個繞組阻值)；
(4)、檢查分壓器的信號線的通斷；（高、低壓電容量）；
(5)、檢查分壓器的高低壓電容臂的通斷；（1孔對芯，2孔對外殼分別導通；1孔對2孔斷開）；
(6) 、電纜耐壓試驗裝置自身升壓時沒有諧振點，還需要檢查補償電容器的通斷；
(7)、如果所有部件正常，依然沒有諧振點，請和廠家聯系，不可拆卸儀器！
