電纜線路電纜故障的準確定點的新方法
| 作者：陜西意聯電氣 | 標簽： 電纜故障測試儀
電纜故障的準確定點是故障探測的關鍵。目前來說，比較常用的方法是沖擊放電聲測法及主要用于低阻故障定點的音頻感應法。實際應用中，往往因電纜故障點環境困素復雜，如振動噪聲過大、電纜埋設深度過深等，造成定點困難，成為快速找到故障點的主要矛盾。
一、聲測法
直接通過聽故障點放點的聲音信號或看故障點放電的聲音信號所轉換的其他可視信號來找到故障點的方法稱為聲測定點法。
聲測法是目前電纜故障測試中應用廣泛而又簡便的一種方法，95%以上的電纜故障都用此法進行定點，很少發生判斷錯誤。
聲測定點主要是利用故障點的放電聲音定點，使用可調壓的高壓設備，使故障點擊穿放電，故障間隙放電時產生的機械振動，傳到地面，便聽到“啪、啪”的聲音，利用這種現象可以十分準確地對電纜故障進行定點。對于電纜護層已被燒穿的故障，往往可在地面上用人耳直接聽到故障點放電聲。對于護層未燒穿的電纜故障或電纜埋設較深時，地面上能聽到的放電聲太小，則要使用耳機來監聽判斷進行定點。

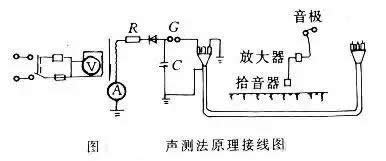

聲測法是利用直流高壓試驗設備向電容器充電、儲能，當電壓達到某一數值時，經過放電間隙向故障線芯放電。由于故障點具有一定的故障電阻，在電容器放電過程中，此故障電阻相當于一個放電間隙，在放電時將產生機械振動。根據粗測時所確定的位置，用拾音器在故障點附近反復聽測，找到地面振動大、聲音大處，即為實際電纜故障點位置。
聲測法放電電壓的大小，由放電間隙來控制，一般在試驗時，將放電間隙調至一定位置，將放電電壓控制在20~25KV之間，每隔3~4s放電一次即可。
聲測試驗中如果采用電容量較大的電容器，則應考慮試驗設備的容量問題。一般以采用2KV·A的試驗變壓器和2-3KV·A的調壓器較好。硅堆也應采用容量較大的硅堆（如2DL—75KV/1A），以防止燒壞。
聲測法的優點是容易理解，便于掌握，可信性較高；缺點就是受外界環境影響較大，受人的經驗和測試心態的影響較大。
二、聲磁信號同步接收定點法
通過探測傳感器的放電產生的聲音信號和磁場信號的時間差來找到故障點的方法，簡稱聲磁同步接收法。
實際測試中，往往由于環境噪聲的干擾，使人很難辨認出真正的故障點放電聲音。采用聲磁同步接收法，可以提高識別能力。

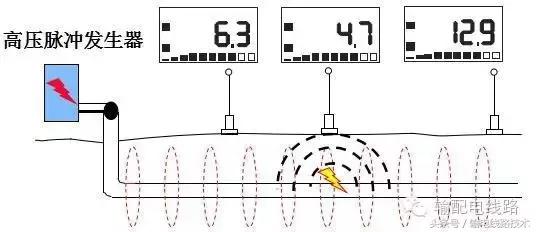

測試原理是在向電纜施加沖擊高壓信號使故障點放電時，會在電纜的外皮與大地形成的回路中感應出環流來，這一環流在電纜周圍產生脈沖磁場。由于一般環境電磁干擾與電纜故障放電的脈沖磁場相比弱得多，儀器能夠可靠地檢測出磁場信號。如在監聽到聲音信號的同時，接收到脈沖磁場信號，即可判斷該聲音是由故障點放電產生的，故障點就在附近 。
現場測試時，往往已聽到故障點放電聲音了，但仍然不能后準確地斷定故障點在何處，特別是當電纜敷設在鋼管或管道里邊時，困難更大。通過檢測磁、聲信號的時間差，可以解決這一問題。
由于磁場信號傳播速度快，一般從故障點傳播到儀器探頭放置處所用的時間是微秒級，可忽略不計；而聲音傳播速度慢，傳播時間在毫秒級；因此，可根據探頭檢出的磁、聲信號的時間差，判斷故障點的遠近，測出時間差小的點，即故障點。
聲磁同步法故障定點的過程：第1步用高壓信號發生器向故障電纜中施加脈沖高電壓 。第二步攜帶聲磁同步法故障定點儀器，到 距離高壓信號發生器十幾米外的電纜路徑上，查看儀器是否能接收到脈沖磁場信號。第三步依照故障測距結果與電纜的路徑走向，找 出故障點的大體方位，攜帶聲磁同步法故障定點儀器到該方位處，沿電纜的路徑移動探頭，尋找聲音波形圖。
三、音頻感應法

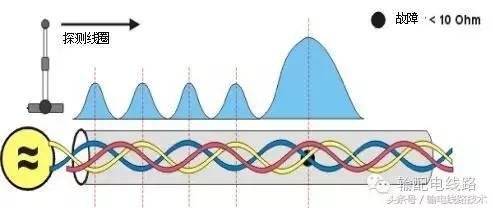

當電纜線芯通過音頻電流時，其周圍將產生一個同樣頻率的交變磁場，這時，若在電纜附近放一個線圈，線圈中將因電磁感應而產生一個音頻電勢，用音頻信號放大器將此信號放大后送入耳機或電表，則耳機中將聽到音頻信號，電表也將有所指示。若將線圈沿著電纜線路移動，則可根據聲音和電表指示變化，來判斷電纜故障點位置。這種方法稱之為音頻感應法。
音頻感應法一般用于探測故障電阻小于10歐的低阻故障。在電纜接地電阻較低時，故障點放電聲音微弱，用聲測法進行定點比較困難，特別是金屬性接地故障的故障點根本無放電聲音而無法定點。這時，便需要用音頻感應法進行特殊測量。
用音頻感應法對單相電路接地故障、兩相短路或兩相短路并接地故障，以及三相短路或三相短路并接地故障進行測試，都能獲得滿意的效果，一般測尋所得的故障點位置之juedui誤差為1～2米。其它類型故障，如一相或兩相斷線、單相接地等故障位置，若采用特殊探頭，也能用音頻感應法準確地測出來。
定音頻感應法點的基本原理與用音頻感應法探測埋地電纜路徑的原理一樣。探測時，用1千赫的音頻信號發生器向待測電纜通音頻電流，發出電磁波；然后，在地面上用探頭沿被測電纜路徑接收電磁場信號，并將之送入放大器進行放大；而后，再將放大后的信號送入耳機或指示儀表，根據耳機中聲響的強弱或指示儀表指示值的大小而定出故障點的位置。
四、跨步電壓法

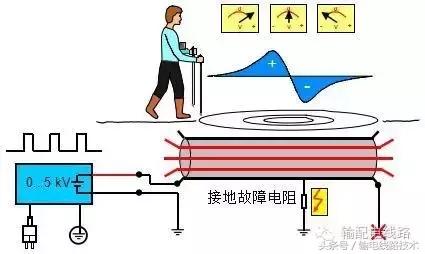

直埋電纜的故障點處護層破損的開放性主絕緣故障或單芯高壓電纜的護層故障，可以用跨步電壓法。
跨步電壓法只能測試直埋電纜的開放性接地故障，不能用于探測非開放性的和其他敷設方式的電纜故障。
