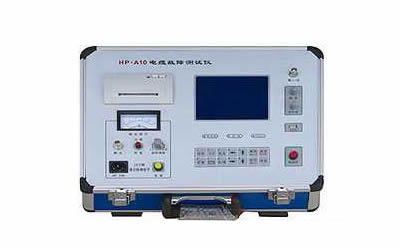

電纜故障檢測儀hp-a10型號原理
| 作者：陜西意聯電氣 | 標簽： 電纜故障測試儀
Ａ、電纜故障檢測儀hp-a10產品介紹：
電纜故障檢測儀hp-a10是迎合工業級電力行業方案和IT時代的快速發展,將原來電纜故障測試儀的局限性，用工控嵌入式計算機平臺系統、網絡服務業務、USB通信技術系統化，極大提高了儀器的使用功能和利用價值以及便捷的現場環境操作。特別對于日益增多的地埋電纜資料提供了一套獨有的管理軟件。
整套系統滿足中華人民共和國電力行業標準《DL/T849.1～ DL/T849.3-2004》電力設備專用測試儀器通用技術條件，該系統測試由系統主機和故障定位儀以及電纜路徑儀三部分組成，用于電力電纜各類故障的測試，電纜路徑、電纜埋設深度的尋測和電纜檔案資料的日常維護管理，以及鐵路、機場信號控制電纜、和路燈電纜故障的準確測試。
Ｂ、電纜故障檢測儀hp-a10產品特性：
◆ 采用工控嵌入式計算機平臺系統，工業級使用環境，實現極強穩定性。鋰電供電、方便現場測試。
◆ 采用12.1英寸大屏幕系統，全電腦XP操作平臺集成化軟件，徹底告別電纜儀單片機時代，并配有電纜故障測試軟件和電纜資料管理軟件。
◆ 采用新的USB通信接口，采集信號穩定，配一款筆記本電腦可實現雙控雙顯，主機可自動選擇低6.25MHz、高達100MHz五種采樣頻率，能滿足不同長度電纜的測試要求，減少了粗測誤差。
◆ 軟件實現故障自動搜索，距離自動顯示，雙游標移動可準確到0.15米，波形可任意壓縮、擴展，同屏隨機顯示兩個更接近標準的波形供你準確比較分析，提高測試精度，減少誤差。
◆ 支持新開通的3G通信終端或無線上網卡，專用3G軟件可實現專家遠程現場實時測試技術服務，專家遠程操控用戶主機，給用戶現場測試提供及時、準確波形分析和交流指導，使您無憂工作。
◆ 20G內存多類現場波形和現場實物接線圖，輕輕一點即可使用，電纜資料管理軟件可做完善的電纜檔案管理，為電纜的維護工作和準確定位提供參考和幫助。
◆ 關鍵的準確定點儀部分，直接數字顯示測試者離故障點距離，是國內同類定點技術的又一次創新，為快速準確查找電纜故障，減少停電損失提供了有力保障。
◆ 新研制智能組合式采樣器，取代了煩瑣的現場接線，具有波形直觀，容易分析，與高壓完全隔離，對主機、操作人員非常安全的特點。
◆ 高壓放電部分三種可供用戶選擇，新HP-G35高頻高壓電源8.4kg替換65kg試驗變壓器和操作箱。
Ｃ、電纜故障檢測儀hp-a10測試指標：
a、可測試各種不同電壓等級、不同截面、不同介質及各種材質的電力電纜的各類故障，包括：開路、短路、低阻、高阻泄漏、高阻閃絡性故障。
b、可測試鐵路通信控制電纜、路燈電纜、機場信號電纜的各類故障。
c、可測量長度已知的任何電纜中電波傳播的速度。
d、可測試電纜走向及埋設深度。
顯示方式：12.1英寸工業級液晶屏（XP操作平臺）
存儲方式：固定移動兩方式20G/2G
測試方法：低壓脈沖法、沖閃電流法、直閃電流法
操作方式：觸控鼠標操作
測試距離：不小于40km
短測試距離（盲區）：5-10米
準確定點誤差：±0.2m
測試誤差：系統誤差小于±1%
分辨率：V/50m；
V為傳波速度m/μs；
軟件游標0.15米。
儀器采樣頻率：6.25MHz、10MHz、25MHz、50MHz、100MHz、（自適應脈寬）
電源與功耗： AC 220V±10% 不大于15W DC 12V（7AH） 不大于20W
待機時間：可連續使用4小時左右。
管 理：電纜埋設路徑分布示意圖。用戶管理區域內所有電纜的資料的詳細檔案：包括電纜分布圖、編號、起始位置、埋設深度及時間、電纜介質、接頭位置、維修記錄、故障產生原因、試驗報告、電纜測試記錄等信息。
信號頻率：15KHz正弦波 輸出功率：Pomax≥100W
輸出阻抗：Zo=Zc(電纜特性阻率) 震蕩方式：斷續
主機重量：9.8kg 環境溫度：－10℃～＋40℃
外形尺寸：180mm×300mm×400mm 相對濕度：RH≤85%（25℃）
Ｄ、
電纜故障檢測儀hp-a10配套表：
HP-A10電纜故障測試儀配套表一
名稱及型號 單位 數量 備注
HP-A10電纜測試儀主機 臺 1 12.1英寸液晶屏
HP-C10路徑信號產生器 臺 1
HP-C10聲磁數顯同步定點儀 臺 1
高壓試驗操作箱 臺 1 3KVA/50KV
交直流高壓試驗變壓器 臺 1 3KVA/50KV
脈沖電容器 臺 1 2微發/35KV
聲測探頭 只 1 含Q9頭連接線1根
同步接收天線 根 1
耳機 副 1
充電器 只 1
高壓放電球部件 個 1
電流取樣器 只 1
高壓連接線 套 1
放電棒 根 1
測試夾子線 根 1 含路徑儀測試線
電源線 根 1
資料 套 1 （說明書，合格證，保修卡）
附：附件及高壓部分：
電纜故障測試高壓沖擊放電部分 纜故障測試聲磁同步（含交直流試驗變壓器一臺， 操作箱一臺，脈沖電容一臺） 定點儀及附件
電纜故障檢測儀hp-a10配套表FG
名稱及型號 單位 數量 備注
HP-A10電纜測試儀主機 臺 1 12.1英寸液晶屏
HP-C10路徑信號產生器 臺 1
HP-C10聲磁數顯同步定點儀 臺 1
HP-G35高頻高壓發生器 臺 1
脈沖電容器 臺 1 2微發/35KV
聲測探頭 只 1 含Q9頭連接線1根
同步接收天線 根 1
耳機 副 1
充電器 只 1
高壓放電球部件 個 1
電流取樣器 只 1
高壓連接線 套 1
放電棒 根 1
測試夾子線 根 1 含路徑儀測試線
電源線 根 1
資料 套 1 （說明書，合格證，保修卡）
附：附件及高壓部分：
電纜故障測試高壓沖擊放電部分 電纜故障測試聲磁同步
（含電纜測試專用高頻高壓發生器一臺， 脈沖電容一臺） 定點儀及附件
Ｅ、HP-G35電纜測試專用高頻高壓發生器的優點：
HP-G35電纜測試專用高頻高壓發生器是我公司在長期從事電纜故障測試研究方面新開發的創新型換代產品。滿足《中華人民共和果電力行業標準，高壓試驗裝置通用技術條件》。主要用于對35KV及以下電纜故障測試時做沖擊放電試驗、也可用于電纜、電容器、電機、瓷瓶等的耐壓試驗，是工頻高壓電源的換代產品。
本機采用開關電源原理，重量輕，輸出電壓高是它的大特點，整臺儀器約8.4公斤，大大提高了現場使用的便攜性，告別了現場繁重的移動。特別是對于電纜故障測試及準確定點時提供了高壓電源，替代了需要用65余公斤的試驗變壓器和操作箱，同時也解決了測試電纜時煩瑣的現場接線。在電纜故障測試方面能如此高頻率輸出35KV的高電壓。
測試功能
a.可用于做35KV及以下的直流耐壓試驗，外加電容器后可作儲能沖擊放電試驗。
b.有電壓調節及自動穩壓功能。
c.具有開路、短路自動保護功能。
d.輸出電壓值用液晶數字表直接顯示。
產品特點
a． 功能完善可靠，箱體采用采用絕緣材料，操作非常安全。
b． 體積小（360×280×250mm3），重量輕（8.4kg）。
c． 可連續工作4小時。
技術參數
高工作電壓：≮35KV 大工作電流 ：≮30mA
顯示電壓值誤差：＜±2% 放 電 能 量：≮2450J/3.5S
小放電周期：3.2秒 大 功 耗：＜1.5KVA
工作環境：輸入電流 ：220V±10% 50Hz±2Hz
工作濕度（相對）：≤80%
工作溫度 ：-10℃－50℃
海拔高度：1000米以下
